Dispositif permettant d’éviter la formation de nœuds dans les cables pendant leur transport. Très efficace pour éviter les noeuds dans les cables des écouteurs.
L’usage de câbles pour les appareils électroniques est quotidien, tels les câbles des écouteurs, les câbles de connexion, d’alimentation de divers appareils: téléphones, baladeurs, etc. Ces câbles sont le plus souvent rangés pour le transport sans grande précaution, dans la poche ou le sac de l’utilisateur. Ils en ressortent le plus souvent avec une constellation de nœuds fastidieux à défaire.
Les dispositifs présentés ici permettent d’éviter la formation de nœuds complexes à défaire. Il se base non pas sur un traitement particulier des câbles électriques mais sur la topologie du câble. Le procédé consiste à créer une boucle de façon à ce qu’aucun vrai nœud ne puisse se former.
Description
Les câbles que nous transportons tous les jours dans notre poche ou notre sac font partie de notre environnement usuel et quotidien. Ils ont la particularité d’en ressortir généralement avec une constellation de nœuds. Le procédé et les dispositifs décrits dans le brevet apportent une solution efficace à ce problème. Le procédé et sa mise en pratique seront plus faciles à expliquer à l’aide d’un exemple. Nous prendrons pour exemple les câbles qui relient un appareil multimédia (baladeur, téléphone portable, etc.) à des écouteurs audio. Nous les désignons dans la suite par câbles audio ou simplement câbles. Le procédé et les dispositifs s’appliquent de la même manière à tous les câbles : câbles USB, câbles d’alimentation, etc.
Etat de la technique
Certains dispositifs pour empêcher la formation des nœuds dans les câbles audio existent et sont commercialisés. Deux systèmes prévalent. D’une part, l’utilisation de câbles plats qui réduit la possibilité de rotation du câble. D’autre part, l’utilisation d’un dispositif qui permet, par un mécanisme de contact tournant, la rotation libre des câbles. Ces systèmes sont d’une efficacité très limitée et ne se sont pas propagés commercialement malgré l’intérêt manifeste que présenterait un dispositif efficace. Ces dispositifs restent inefficaces car ils ne s’attaquent pas à la vraie cause du phénomène de création des nœuds.

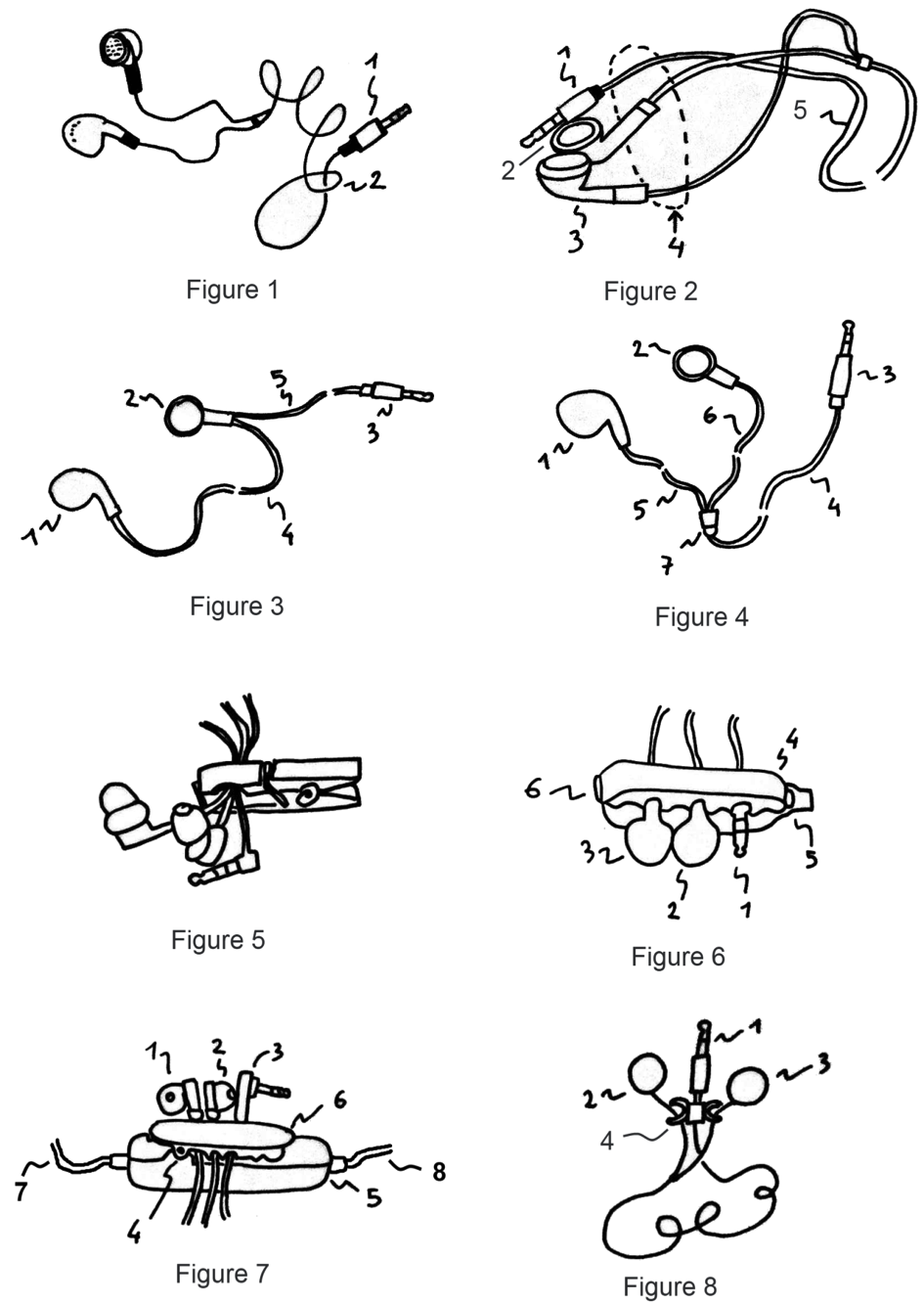

Il est implicitement supposé dans les dispositifs anti-nœuds cités que c’est la rotation des câbles qui est cause de la formation des nœuds. Ceci est faux. Un nœud se forme lorsqu’une extrémité passe dans une boucle du câble. La figure 1 montre comment les nœuds se forment dans un câble. L’extrémité du câble constitué par la prise (1) passe dans une boucle du câble et forme un nœuds (2). Comme tout marin le sait, pour défaire un cordage il faut commencer par défaire les boucles. Le passage d’une extrémité au travers d’une boucle peut mener à une situation catastrophique : un vrai nœud. C’est justement ce qui se passe le plus souvent avec les câbles audio ou autres pendant le transport, dans la poche ou le sac de l’utilisateur notamment.
Principe du procédé
Pour éviter de façon efficace la formation de nœuds complexes à démêler il suffit d’empêcher que les extrémités du câbles puissent entrer dans des boucles. Le procédé consiste à maintenir ensemble les extrémités du câble. Le câble se transforme alors topologiquement en une boucle et il ne pourra se former que des boucles secondaires qui, n’étant pas de vrais nœuds, restent faciles à défaire.
La figure 2 illustre le procédé anti-nœuds. Il consiste à relier ensemble (4) toutes les extrémités du câble (1, 2, 3). Le câble (5) forme alors une boucle et aucun vrai nœud ne peut se former.
Source: Brevet CH706682 Procédé et dispositif pour empêcher la formation de noeuds dans les câbles.
